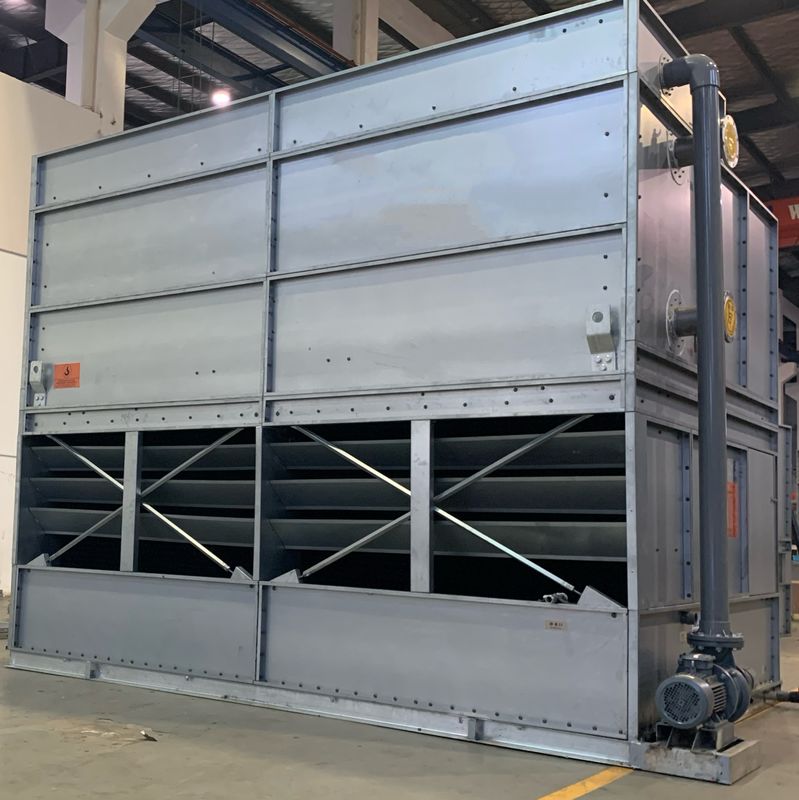

Kondensator parowy z chłodzoną wieżą chłodzącą

Wieża chłodząca Evapco

Kondensator parowy chłodniczy składa się ze specjalnego wentylatora przepływowego osiowego, dyszy rozpylającej, elektronicznego urządzenia odkupującego wodę, worka do zbierania powietrza, wymiennika ciepła z PVC, wysokiej wydajności odwodnika,grupa rur chłodzących, zbiornik wody, pompa wodna, zbiornik wody, pudełko i inne elementy.

Zasada działania

Kondensator parowy jest głównym urządzeniem wymiany ciepła w układzie chłodniczym.podgrzewany gaz chłodniczy pod wysokim ciśnieniem wypuszczany przez sprężar w układzie chłodniczym przechodzi przez rurę kondensacyjną w kondensatorze parowym, tak, że wysokotemperaturowy gaz chłodniczy wymienia ciepło z wodą rozpylającą i powietrzem na zewnątrz rury.gazowy środek chłodniczy wchodzi do rury od góry i stopniowo kondensuje się w płynny środek chłodniczy od góry do dołuSuper silna siła wiatru dopasowanego wentylatora powoduje, że woda rozpylająca całkowicie i równomiernie pokrywa powierzchnię cewki.Woda znacznie poprawia efekt wymiany ciepła dzięki wykorzystaniu wiatruWoda rozpylająca z podwyższoną temperaturą częściowo zmienia się w stan gazowy, a duża ilość ciepła jest zabierana przez wiatr przez ukryte ciepło parowania wody. The water droplets in the hot air are intercepted by the high-efficiency dehydrator and scattered into the heat exchange layer of the PVC water spray sheet with the rest of the water that has absorbed heatJest chłodzona przez przepływające przez nią powietrze, temperatura jest zmniejszana, i wchodzi do zbiornika wody, a następnie kontynuuje krążenie przez pompę wody.Woda odparowana do powietrza jest automatycznie uzupełniana przez regulator poziomu wody.

Rury wymiennik ciepła występują w wielu formach. Najczęściej stosowane obejmują rury galwanizowane na gorąco z stali węglowej (również podzielone na okrągłe rury i rury owalne), rury ze stopu aluminium,i rury ze stali nierdzewnej (również podzielone na rury okrągłe 314/316 i rury faliste)Wśród nich:Rury galwanizowane na gorąco z stali węglowej (również podzielone na okrągłe rury i rury owalne) Kondensator parowy z cynkiem jest najwcześniejszym produktem stosowanym i stanowi większość użytkowników domowych. Używany jest głównie do kondensacji i chłodzenia gazu pod wysokim ciśnieniem. Zastosowany zakres ciśnienia wynosi 0-30MPa; kondensator parowy stopu aluminium jest nową generacją oszczędności energii.Produkt nadaje się do kondensacji środków chłodniczych do lodówek, a zakres zastosowanego ciśnienia wynosi 0-5MPa; kondensatory parowe z rur ze stali nierdzewnej są stosowane głównie w procesach chłodzenia i kondensacji gazu korozyjnego w niektórych zakładach chemicznych.

Powierzchnia chłodniczego kondensatora parowego jest zazwyczaj wykonana z galwanizowanej blachy spryskanowej tworzywem sztucznym.ma dobry wygląd i jest łatwy do przetworzenia.

Zasada działania

Woda rozpylająca jest transportowana z zbiornika zbierania wody do rury rozpylającej znajdującej się na górze kondensatora parowego przez pompę wodną,i opryskiwane na zewnętrzną powierzchnię rury kondensacyjnej przez dyszę w celu utworzenia bardzo cienkiej folii wodnejCzęść wody w folii wodnej pochłania ciepło i odparowuje się w parę wodną, a reszta spada do zbiornika zbierania wody do krążenia przez pompę wodną.

Wentilator przepływu osiowego zmusza powietrze do wchłaniania z górnej części ściany bocznej, a dolną część do przepływu przez cewkę,i wypełniacz oraz nasycone gorące i wilgotne powietrze są uwalniane do otaczającej atmosferyNiektóre krople wody wciągane w gorące i wilgotne powietrze są przechwytywane przez kolektor wody, który skutecznie kontroluje utratę krople wody.Pary wodne utracone w atmosferze są kontrolowane przez zawór pływający, aby uzupełnić wodę chłodzącą w systemie.
